FE40气液活塞式显示流量开关定制版
❤ 收藏

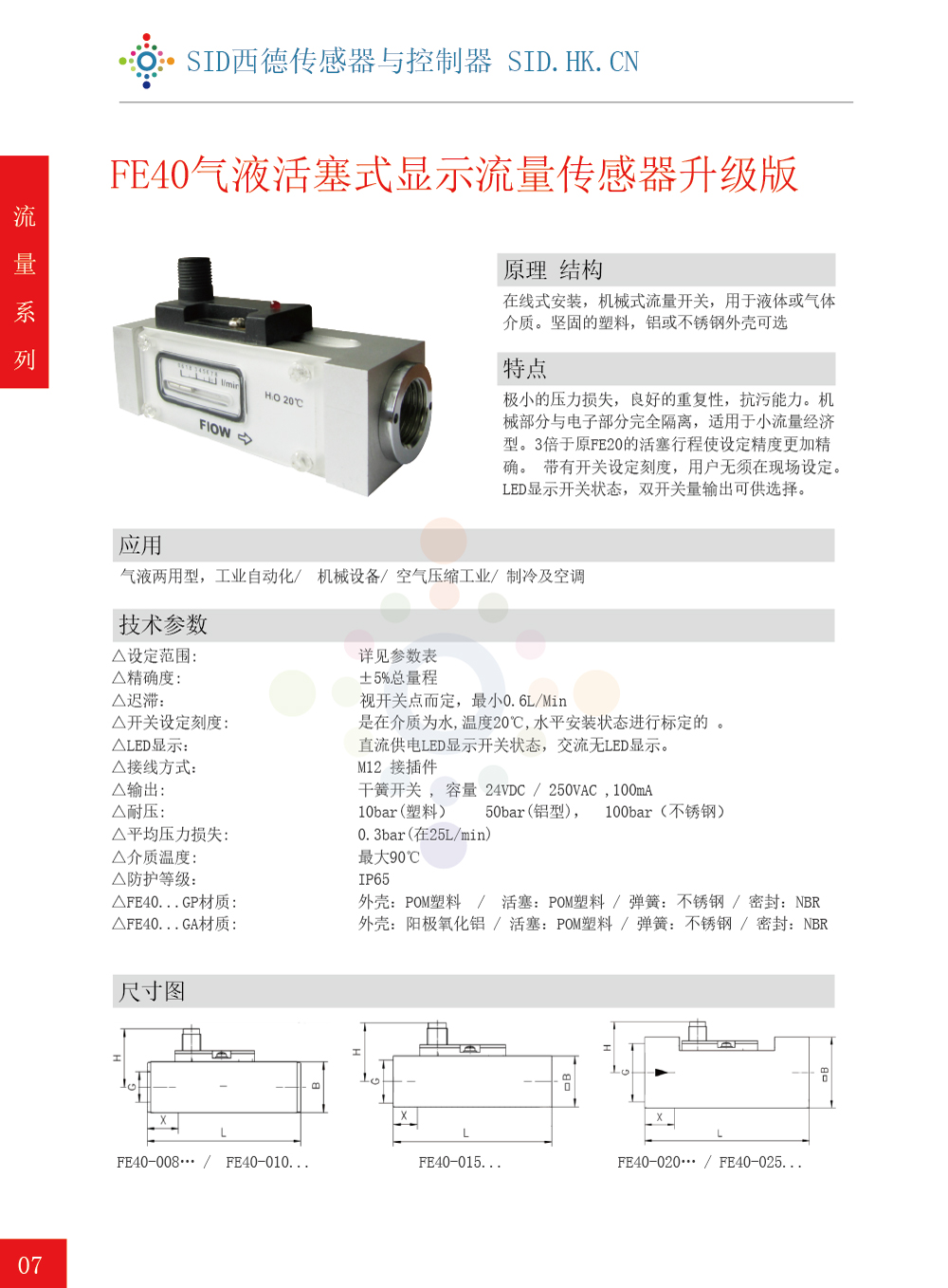

FE40气液活塞式显示流量开关定制版

361.00
¥361.00
¥361.00
¥361.00
重量:0.00KG
数量:
(库存10)
立即购买
加入购物车
商品参数
  • FE40:FE40-025G1S070HR
商品描述


【SID西德】活塞式流量开关安装使用说明

一 概述
流量开关壳体内部的流体通道上装有一个内部装有永久磁铁的活塞。当活塞被液流所引起的压力差推动时,磁性活塞便会带动设备内部的密封磁性进行开关动作。活塞的直径决定了启动流量。当液流减少时,不锈钢弹簧会
推动活塞复位。簧片开关被开动后,可远传报警或指示。用于液体或气体介质。POM 塑料,铝,氧化铝或不锈钢外壳可选。
二 技术参数
精确精度:±5%总量程
介质温度:-10~90
延时迟滞:视开关点而定,最小 0.5L/Min
防护等级:IP65
开关设定:刻度介质为水,温度 20,水平安装状态进行标定的。安装位置,介质和温度变化会对开关值略有影响
正品验证:sid.hk.cn
壳体材质:铝,塑料,不锈钢
按装说明:sid.hk.cn
LED 显示:直流供电 LED 显示开关状态,无源型无 LED 显示。
材料活塞:POM 塑料,不锈钢
接线方式:M12 接插件
弹簧材质:不锈钢
输出方式:SPST 磁敏开关(常开型)
触点寿命:105
按装说明:sid.hk.cn
开关参数:24VDC/100mAmax)。或 无源型
流体温度:≤90
耐压精度:10bar(塑料)50bar(铝型)100bar(不锈钢)
连接方式G1/4G3/8G1/2G3/4
环境介质水,油,气
产品重量0.25kg-1.5kg

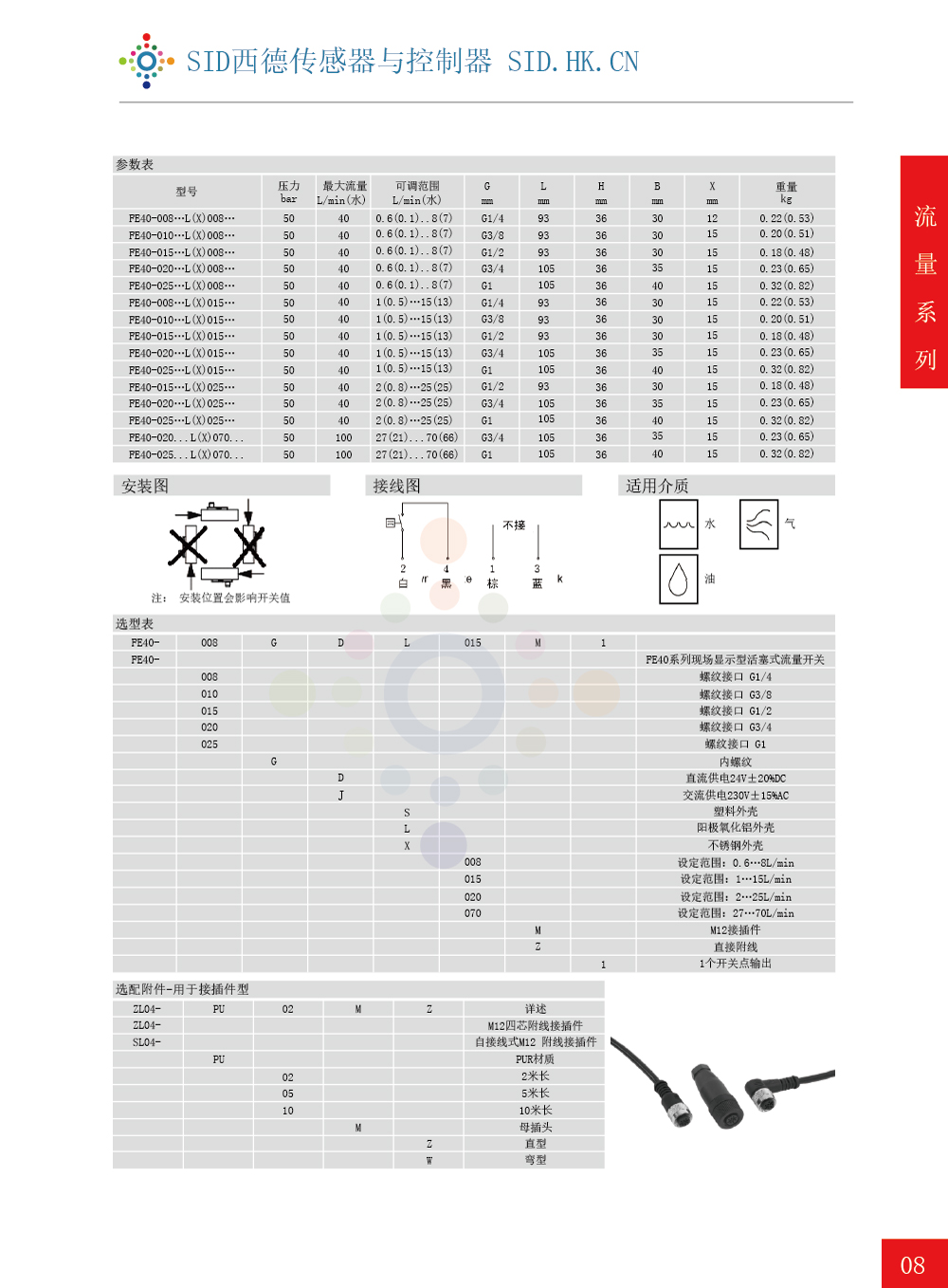

三 仪表接线
接线图

四 安装方法
活塞式流量开关的安装位置一般安装在水泵出口到设备出水口的这段管路中,最好不要安装在水泵的吸入口的管路上,这样容易使水泵无法正常吸水,流量开关也无法打开,对于这点需要特别注意。挡板式流量开关允许水平(塑料部分在上)和垂直安装,×为不推荐的安装方式,示意图如下:


五 注意事项
1.可装于水平或垂直管道上,但开关两侧必须有不少于管径 5 倍的直线长度;
2 本流量开关不可使用在液体温度将降到液体点以下的管线中;
3.请严格按照选型表流量范围使用,过大会造成控制器的损坏;
4.请严格按照选型表上规定的电压电流温度范围使用,如有超过范围,请特殊订货;
5.为了避免损害器件,耐压和最高温度不能超过允许的范围,即使是短暂的过程中。操作中可以允许在启动和测试时达到最大压力和最高温度,但是在连续操作中,一定要严格安装范围制定的数据来操作,长时间的工作在最大压力和最高温度下会减小传感器的寿命;
6.禁止改变或修整元件,如果必须更改,必须先要和我公司咨询;
7.要注意对元件的监控,注意元件是否有设定点飘移或者动作错误的情况发生,如果有,立刻要进行检查;
8.对元件进行预防性的维护和定期的检查是很重要的,可以检查元件是否有损害,这些可能会危及到财产和人员安全;
9.对于所有的元件,在使用前都必须检查出厂设置;
10.使用时设定值最好位于控制器调节范围的中间部分;
11.若安装在室外,应给予足够的保护,以免受腐蚀性气体及水的渗入。
正品验证:sid.hk.cn
六 售后服务
1.我厂出售的所有产品保修期为一年,人为因素或不可抗拒的自然现象所引起的故障和破坏除外;
2.用户可以通过售后电话咨询有关技术问题,并得到明确解决方案;
3.用户在正常使用中出现性能故障时,本公司承诺以上保修服务。除此之外,国家适用法律法规另有明确规定的,本公司将遵照法律法规执行;
4.在保修期内,以下情况将实行有偿维修服务;
①由于人为或不可抗拒的自然现象而发生的损坏;
②由于操作不当而造成的故障或损坏;
③由于对产品的改造、分解、组装而发生的故障或损坏。
5.正品验证:sid.hk.cn
